Conexiones de entrada-salida
Conexiones de entrada-salida
Alimentación
Conecte el cable de alimentación a la entrada de CA del i3TOUCH y conéctelo a una toma de corriente de pared.
Señales de entrada de vídeo
Puertos de datos USB
Conecte las unidades flash USB u otros dispositivos USB estándar a cualquiera de los puertos i3TOUCH USB 2.0.
Hay dos tipos de puertos USB 2.0 disponibles en su i3TOUCH ES:
2 puertos USB, situados en la parte posterior de la pantalla, siempre permanecen conectados al sistema operativo del dispositivo.
2 puertos PUBLIC-USB, situados en la parte frontal de la pantalla, conmutan de acuerdo con la fuente de entrada de señal de vídeo que se muestra en la pantalla.
o Estos están conectados al sistema operativo del dispositivo mientras están en la fuente de señal de inicio.
o Estos se conectan al compuador interno en la ranura OPS, cuando se cambia a la fuente de señal de vídeo OPS.
o Estos se reenvían a la conexión USB-TOUCH mientras se muestran otras fuentes de señal de vídeo. (HDMI/VGA/DP).
§ Ejemplo: Al conectar un portátil a través del cable HDMI y el cable USB touch, el portátil detectará una unidad flash USB insertada en los puertos PUBLIC-USB.
HDMI
Conecte cualquier dispositivo con una salida HDMI, a una entrada HDMI del i3TOUCH. La resolución máxima es de 4K a 60 Hz.
DisplayPort
Conecte cualquier dispositivo con una salida DP, a la entrada DP del i3TOUCH. La resolución máxima es de 4K a 60 Hz.
USB Touch
Junto con una conexión de vídeo, se puede conectar un cable USB para la función táctil. Conecte su PC con el cable USB suministrado al puerto USB-TOUCH.
(Plug & Play No requiere software)
VGA

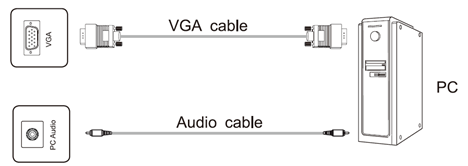

Conecte un PC al i3TOUCH a través de un cable VGA. Además, se puede realizar una conexión de audio en combinación con VGA para utilizar los altavoces integrados del i3TOUCH.
El cambio a la entrada de vídeo VGA solo está disponible a través de la unidad de control remoto.
AV-IN
El puerto de entrada AV es un conector miniconector de 3,5 mm. Para conectar un cable AV de 3 señales a este conector, es posible que se requiera un cable adaptador. (no incluido).
El cambio a la entrada de vídeo AV solo está disponible a través del mando a distancia.
YPbPr
El puerto de entrada YPbPr es un conector miniconector de 3,5 mm. Para conectar un cable YPbPr de 3 señales a este conector, es posible que se requiera un cable adaptador. (no incluido).
El cambio a la entrada de vídeo YPbPr solo está disponible a través de la unidad de control remoto.
Señales de salida de vídeo
Se puede conectar un segundo monitor o pantalla al i3TOUCH, que mostrará el contenido idéntico que se muestra en la pantalla del i3TOUCH.
Salida HDMI

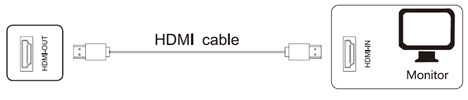

Conecte un cable HDMI desde el puerto HDMI-OUT del i3TOUCH, a un puerto de entrada HDMI de una segunda pantalla o monitor.
AV-OUT
Conecte un cable AV desde el puerto AV-OUT del i3TOUCH a un puerto de entrada AV de una segunda pantalla o monitor.
El puerto de salida AV es un conector miniconector de 3,5 mm. Para conectar un cable AV de 3 señales a este conector, es posible que se requiera un cable adaptador. (no incluido).
Señales de salida de audio
Conector de audio de 3,5 mm
Conecte un altavoz o auricular externo al puerto Audio OUT de la pantalla i3TOUCH.
SPDI/F Digital Audio
Conecte un altavoz externo o una barra de sonido a través de un cable de fibra óptica al puerto SPDI/F de la pantalla i3TOUCH.
Conexiones de control
Se puede conectar un cable de datos COM serie a la pantalla i3TOUCH, para simular la unidad de control remoto a través del protocolo RS232-C.
La hoja de comandos RS232-C se puede encontrar aquí:
