Connexions des entrées-sorties
Connexions des entrées-sorties
Alimentation
Connectez le cordon d'alimentation à la fiche de l'i3TOUCH, et branchez-le sur une prise de murale.
Signaux d'entrée vidéo
Ports USB
Connectez à l'un des ports USB 2.0 de l'i3TOUCH des clés USB ou d'autres périphériques USB.
Deux types de ports USB 2.0 sont disponibles sur l'i3TOUCH ES :
· 2x ports USB, situés à l'arrière de l'écran, restent toujours connectés au système d'exploitation de l'appareil.
· 2x ports PUBLIC-USB, situés à l'avant de l'écran, commutent en fonction de la source d'entrée du signal vidéo affichée à l'écran.
o Ces derniers sont connectés au système d'exploitation de l'appareil lorsqu'ils sont sur la source de signal Home.
o Ils sont connectés à l'ordinateur interne dans le rack OPS, lorsqu'ils basculent sur la source de signal vidéo OPS.
o Ils sont transmis à la connexion Tactile USB tout en affichant d'autres sources de signal vidéo (HDMI / VGA / DP).
§ Exemple : en connectant un ordinateur portable à l'aide d'un câble HDMI, et le tactile avec un câble USB, l'ordinateur détectera une clé USB insérée dans les ports PUBLIC-USB.
HDMI
Connectez n'importe quel appareil équipé d'une sortie HDMI à une entrée HDMI de l'i3TOUCH. La résolution maximale est de 4K à 60 Hz.
DisplayPort (DP)
Connectez n'importe quel appareil équipé d'une sortie DP à une entrée DP de l'i3TOUCH. La résolution maximale est de 4K à 60 Hz.
Tactile USB
La fonction Touchback peut être associée à une connexion vidéo, via une connexion USB. Connectez votre PC au port Tactile USB à l'aide du câble USB fourni .
(Plug & Play. Aucun logiciel requis)
VGA

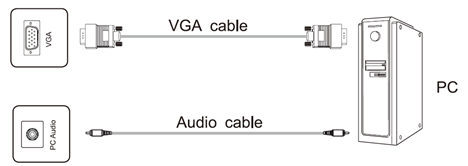

Connectez un PC à l'i3TOUCH à l'aide d'un câble VGA. Une connexion audio peut également être établie avec un câble VGA pour utiliser les haut-parleurs intégrés de l'i3TOUCH.
La commutation sur l'entrée vidéo VGA n'est disponible que via la télécommande.
Entrée AV
Le port d'entrée AV est un connecteur mini-jack de 3,5 mm. Pour connecter un câble AV 3 RCA à ce connecteur, un câble adaptateur peut être nécessaire (non inclus).
La commutation sur l'entrée vidéo AV n'est disponible que via la télécommande.
YPbPr
Le port d'entrée YPbPr est un connecteur mini-jack de 3,5 mm. Pour connecter un câble YPbPr 3 RCA à ce connecteur, un câble adaptateur peut être nécessaire (non inclus).
La commutation sur l'entrée vidéo YPbPr n'est disponible que via la télécommande.
Signaux de sortie vidéo
Un deuxième moniteur ou écran peut être connecté à l'i3TOUCH, il affichera le même contenu que celui affiché sur l'écran de l'i3TOUCH.
Sortie HDMI

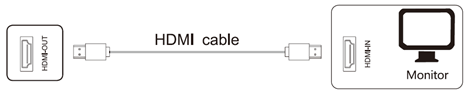

Connectez un câble HDMI sur le port de sortie HDMI de l'i3TOUCH et sur le port d'entrée HDMI d'un deuxième écran ou moniteur.
Sortie AV
Connectez un câble AV sur le port de sortie AV de l'i3TOUCH et sur le port d'entrée AV d'un deuxième écran ou moniteur.
Le port de sortie AV est un connecteur mini-jack de 3,5 mm. Pour connecter un câble AV 3 RCA à ce connecteur, un câble adaptateur peut être nécessaire (non inclus).
Signaux de sortie audio
Prise d'entrée audio de 3,5 mm
Connectez un haut-parleur externe ou un écouteur au port de sortie audio de l'écran i3TOUCH.
Audio numérique S/PDIF
Connectez un haut-parleur externe ou une barre de son à l'aide d'un câble fibre optique au port S/PDIF de l'écran i3TOUCH.
Connexions de contrôle
Un câble de données série COM peut être connecté à l'écran i3TOUCH, pour simuler la télécommande via le protocole RS-232C.
La table des commandes RS-232C se trouve ici :
