Guía de Instalación

Instrucciones de seguridad importantes

Una instalación incorrecta puede causar daños a la propiedad o lesiones personales. Si no entiende estas instrucciones, o tiene dudas sobre la seguridad de la instalación, póngase en contacto con el Servicio de Atención al Cliente o llame a un contratista calificado.

Precauciones

• Se requieren al menos dos instaladores/personal profesionales para instalar este producto de forma segura. No intente instalar solo.

• Prepare la superficie vertical donde se montará la pantalla.

• Instale el producto únicamente en una superficie vertical (por ejemplo. Pared).

• Antes de la instalación, asegúrese de que la superficie puede soportar el peso del producto.

• Utilice el material de instalación adecuado dependiendo del tipo de superficie.

• Mida el tamaño de la pantalla y el soporte, y retire los objetos que obstruyan.

• Despeje un área segura alrededor de la instalación prevista. Reubique los muebles que puedan dificultar la instalación.

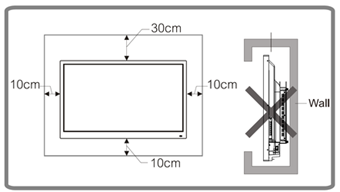

• Al integrar el producto en un gabinete o armario retraído, asegúrese de que haya una distancia abierta alrededor del producto para garantizar una ventilación adecuada. Se necesita una distancia de 10 cm alrededor del producto, con una excepción de 30 cm por encima de la unidad.

Montura de pared

El soporte de pared se montará previamente en la parte posterior de la pantalla.

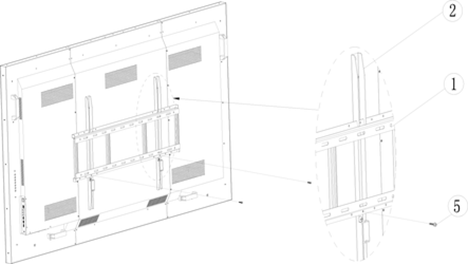

1. Desenrosque los dos tornillos (5) que conectan el perfil de montaje en pared (1) a los perfiles de visualización (2).

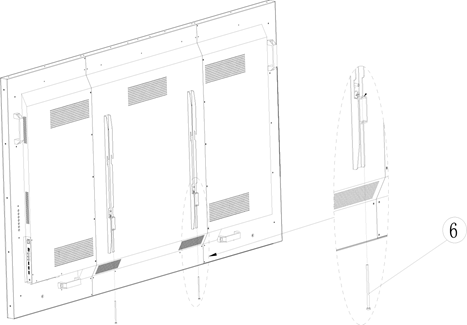

2. Desenrosque los dos tornillos de seguridad de bloqueo largos (6) de la parte inferior.

3. Retire el perfil de montaje en pared (1).

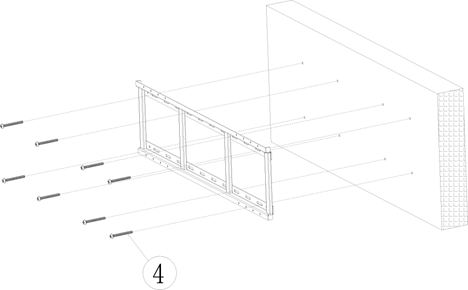

4. Monte el soporte de pared en la pared. Asegúrese de seguir los estándares de instalación adecuados y los refuerzos de acuerdo con los requisitos para el tipo de pared.

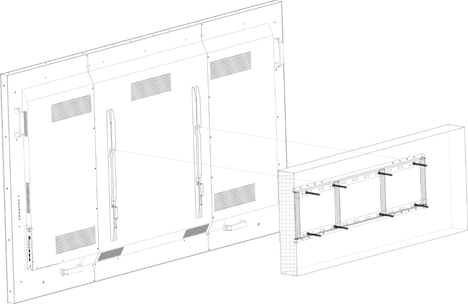

5. Cuelgue la pantalla al perfil de pared montado. (Se requieren al menos 2 personas). Asegúrese de que los perfiles se encajan correctamente.

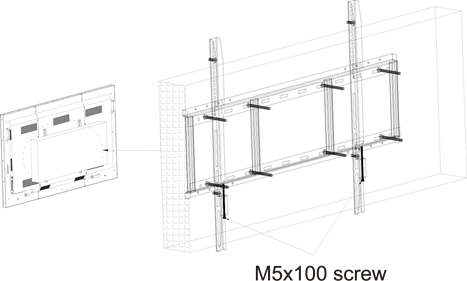

6. Inserte de nuevo el tornillo de bloqueo de seguridad largo en los perfiles de la pantalla. Estos evitan que la pantalla se levante del soporte de pared.
