Input-output aansluitingen
Stroomvoorziening
Sluit het netsnoer aan op de AC-ingang van de i3TOUCH en steek de stekker in het stopcontact.
Video Input signalen
USB poorten
Sluit USB-flashdrives of andere standaard USB-apparaten aan op een van de i3TOUCH USB 2.0-poorten.
Er zijn twee soorten USB 2.0-poorten beschikbaar op uw i3TOUCH ES:
2x USB-poorten, die zich aan de achterzijde van het display bevinden, blijven altijd verbonden met het besturingssysteem van het apparaat.
2x publieke USB-poorten, die zich aan de voorzijde van het scherm bevinden, schakelen afhankelijk van de videosignaalinvoerbron die op het scherm wordt weergegeven.
o Deze zijn aangesloten op het besturingssysteem van het apparaat terwijl ze op de Home signaalbron staan.
o Deze worden aangesloten op de interne computer in de OPS-sleuf, wanneer er wordt overgeschakeld op een OPS-videosignaalbron.
o Deze worden doorgestuurd naar de USB-TOUCH aansluiting terwijl andere videosignaalbronnen worden weergegeven. (HDMI/VGA/DP).
Voorbeeld: Als u een laptop aansluit via een HDMI-kabel en een USB-kabel voor aanraking, zal de laptop een USB-stick detecteren die in de PUBLIC-USB-poorten is geplaatst.
HDMI
Sluit elk apparaat met een HDMI-uitgang aan op een HDMI-ingang van de i3TOUCH. De maximale resolutie is 4K @ 60Hz.
DisplayPort
Sluit elk apparaat met een DP-uitgang aan op de DP-ingang van de i3TOUCH. De maximale resolutie is 4K @ 60Hz.
USB Touch
Samen met een video-aansluiting kan een USB-kabel worden aangesloten voor de touch-back functie. Sluit uw PC met de meegeleverde USB-kabel aan op de USB-TOUCH-poort.
(Plug & Play. No software needed)
VGA

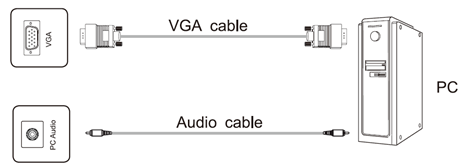

Sluit een PC aan op de i3TOUCH via een VGA-kabel. Daarnaast kan een audioaansluiting worden gemaakt in combinatie met VGA om de geïntegreerde luidsprekers van de i3TOUCH te gebruiken.
Overschakelen naar de VGA-video-ingang is alleen mogelijk via de afstandsbediening.
AV-IN
De AV-ingangspoort is een 3,5 mm mini-jack aansluiting. Om een 3-signaal AV-kabel aan te sluiten op deze connector kan een adapterkabel nodig zijn. (niet meegeleverd).
Overschakelen naar de VGA-video-ingang is alleen mogelijk via de afstandsbediening.
YPbPr
De YPbPr ingangspoort is een 3,5 mm mini-jack connector. Om een 3-signaal YPbPr-kabel aan te sluiten op deze connector kan een adapterkabel nodig zijn. (niet meegeleverd).
Overschakelen naar de YPbPr-video-ingang is alleen mogelijk via de afstandsbediening.
Video Output signalen
Een tweede monitor of display kan worden aangesloten op de i3TOUCH, die de identieke inhoud weergeeft die op het scherm van de i3TOUCH wordt weergegeven.
HDMI output

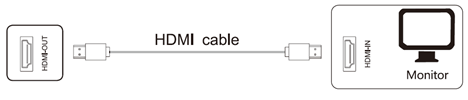

Sluit een HDMI-kabel van de HDMI-OUT poort van de i3TOUCH aan op een HDMI-ingangspoort van een tweede beeldscherm of monitor.
AV-OUT
Sluit een AV-kabel van de AV-OUT poort van de i3TOUCH aan op een AV-ingangspoort van een tweede beeldscherm of monitor.
De AV-ingangspoort is een 3,5 mm mini-jack aansluiting. Om een 3-signaal AV-kabel aan te sluiten op deze connector kan een adapterkabel nodig zijn. (niet meegeleverd).
Audio Output signalen
3.5mm audio-jack
Sluit een externe luidspreker of oortelefoon aan op de Audio OUT poort van het i3TOUCH display.
SPDI/F Digital Audio
Besturingsaansluitingen
Een seriële COM-datakabel kan worden aangesloten op het i3TOUCH display, om de afstandsbediening te simuleren via het RS232-C protocol.
Het RS232-C commandoblad is hier te vinden:
