Installatiegids

Belangrijke veiligheidsinstructies

Onjuiste installatie kan leiden tot materiële schade of persoonlijk letsel. Als u deze aanwijzingen niet begrijpt of twijfelt aan de veiligheid van de installatie, neem dan contact op met de klantenservice of bel een gekwalificeerde installateur.

Voorzorgsmaatregelen

• Er zijn minstens twee professionele installateurs/personeelsleden nodig om dit product veilig te installeren. Probeer niet alleen te installeren.

• Bereid het verticale oppervlak voor waarop het display zal worden gemonteerd.

• Installeer het product alleen op een verticaal oppervlak (bijv. muur).

• Zorg er voor de installatie voor dat het oppervlak het gewicht van het product kan dragen.

• Gebruik het juiste installatiemateriaal, afhankelijk van het type ondergrond.

• Meet de grootte van het display en de beugel en verwijder eventuele obstructies.

• Maak een veilig gebied vrij rond de beoogde installatie. Verplaats meubilair dat de installatie kan belemmeren.

• Bij het integreren van het product in een behuizing of kast, zorg ervoor dat er een open afstand rond het product is om een goede ventilatie te garanderen. Er is een afstand van 10 cm nodig rond het product, met uitzondering van 30 cm boven het apparaat.

Muurbevestiging

De muurbeugel wordt aan de achterzijde van het display voorgemonteerd.

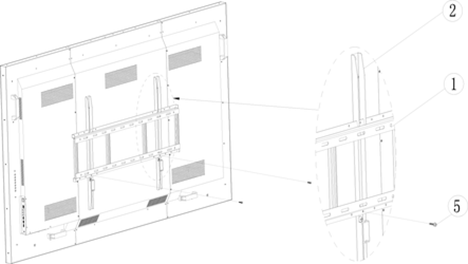

1. Schroef de twee schroeven (5) los die het wandmontageprofiel (1) met de displayprofielen (2) verbinden.

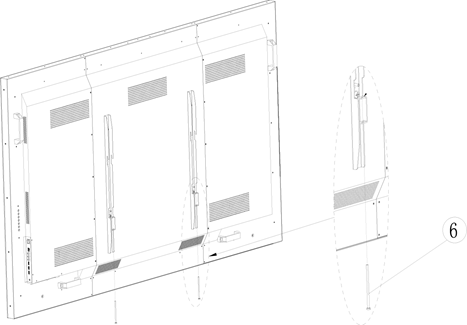

2. Schroef de twee lange borgschroeven (6) van de onderkant los.

3. Verwijder het muurbevestigingsprofiel (1)

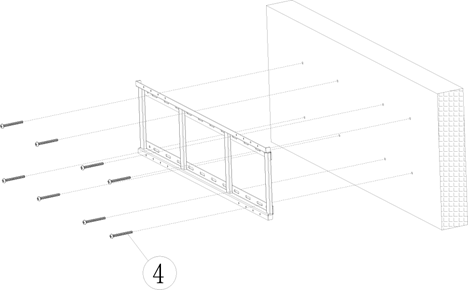

4. Monteer de muurbeugel aan de muur. Zorg ervoor dat u de juiste installatienormen en versterkingen volgt volgens de vereisten voor het type muur.

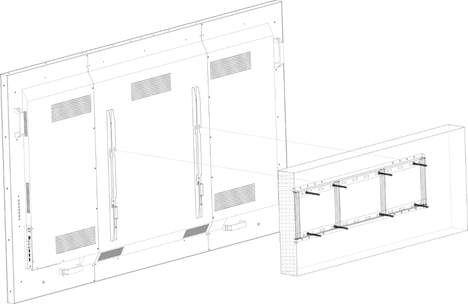

5. Hang het display aan het gemonteerde wandprofiel. (Minimaal 2 personen nodig). Zorg ervoor dat de profielen goed in elkaar grijpen.

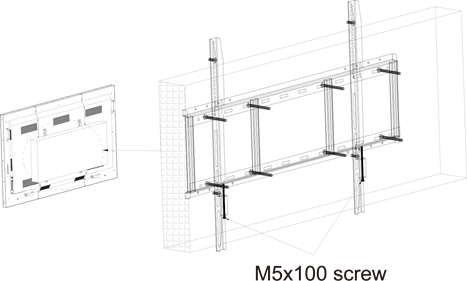

6. Steek de lange veiligheidsvergrendelingsschroef terug in de displayprofielen. Deze voorkomen dat het display uit de wandmontage wordt getild.
