So installieren Sie

Installation

Wichtige Sicherheitsanweisungen

Eine unsachgemäße Installation kann zu Sach- oder Personenschäden führen. Wenn Sie diese Anweisungen nicht verstehen oder Zweifel an der Sicherheit der Installation haben, wenden Sie sich an den Kundendienst oder rufen Sie einen qualifizierten Vertragspartner an.

Vorsichtsmaßnahmen

• Für die sichere Installation dieses Produkts sind mindestens zwei professionelle Installateure / Mitarbeiter erforderlich. Versuchen Sie nicht, die Installation alleine durchzuführen.

• Bereiten Sie die vertikale Fläche vor, auf der das Display montiert werden soll.

• Installieren Sie das Produkt nur auf einer vertikalen Fläche (z. B. Wand).

• Stellen Sie vor der Installation sicher, dass die Oberfläche das Gewicht des Produkts tragen kann.

• Verwenden Sie je nach Art der Oberfläche geeignetes Montagematerial.

• Messen Sie die Größe des Displays und der Halterung und entfernen Sie alle störenden Gegenstände.

• Räumen Sie einen sicheren Bereich um die vorgesehene Installation. Entfernen Sie Möbel, die die Installation behindern könnten.

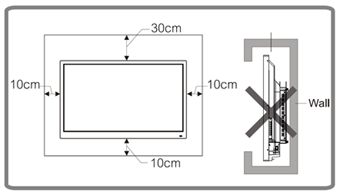

• Stellen Sie bei der Integration des Produkts in ein Gehäuse oder einen Schrank sicher, dass um das Produkt ausreichend Abstand besteht, um eine ordnungsgemäße Belüftung zu gewährleisten. Um das Produkt herum ist ein Abstand von mindestens 10 cm erforderlich, bzw. mindestens 30 cm über dem Gerät.

Wandmontage

Die Wandhalterung wird auf der Rückseite des Displays vormontiert.

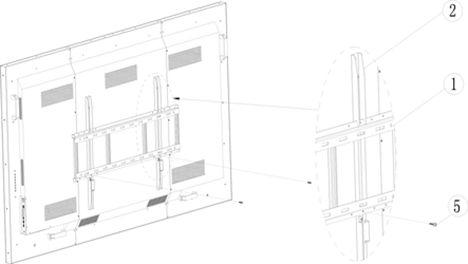

1. Lösen Sie die beiden Schrauben (5), die das Wandhalterungsprofil (1) mit den Displayprofilen (2) verbinden.

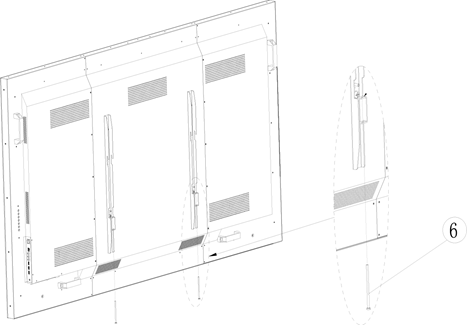

2. Lösen Sie die beiden langen Sicherheitsschrauben (6) von unten.

3. Entfernen Sie das Wandhalterungsprofil (1).

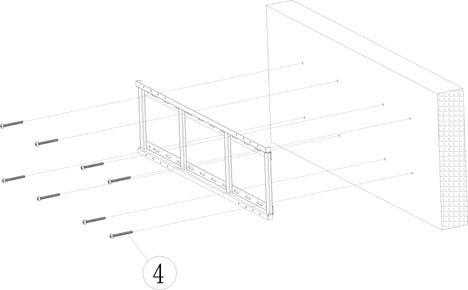

4. Montieren Sie die Wandhalterung an der Wand. Stellen Sie sicher, dass Sie die richtigen Installationsstandards und Verstärkungen gemäß den Anforderungen für den Wandtyp einhalten.

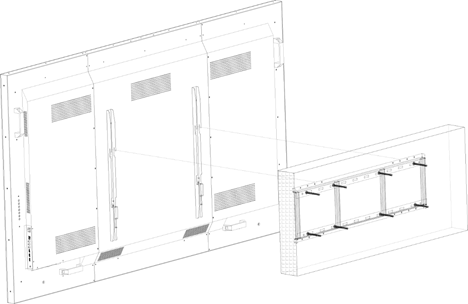

5. Hängen Sie das Display an das montierte Wandprofil. (Mindestens 2 Personen erforderlich). Stellen Sie sicher, dass die Profile richtig ineinander greifen.

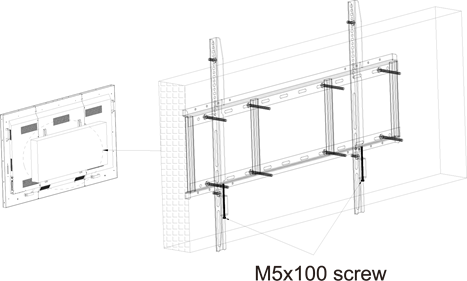

6. Setzen Sie die langen Sicherheitsverriegelungsschrauben wieder in die Displayprofile ein. Diese verhindern, dass das Display aus der Wandhalterung herausgehoben werden kann.
